コンパクトパルスジェットバグフィルター

ＴＪＤシリーズ　コンパクト設計を実現した本格バグフィルター
　

  • 独自縫製フィルター
    （ＴＪＤフィルター）を採用により、
    コンパクト設計を実現。

  • 優れた捕集性能

  • パルスジェット払落しバグフィルター
    用途に応じ選択可能なフィルターで、
    幅広い用途に対応

  • 吸込粉塵は、吸込み沈降室やバッフル
    プレートにてプレ捕集

  • 納入は完全フィルター及びリテーナー
    取付け状態で、現地工事コスト軽減

  • フィルターメンテナンスは、
    上部クリーンサイド式
ＴＪＤについて

レーズクロンＴＪＤ型バグフィルターは、弊社独自の内外面ろ過式縫製フィルター（ＴＪＤフィルター）及びパルスジェットノズル（TJノズル）の採用により、省スペース・コンパクトな設計ながら十分なフィルター面積を実現したパルスジェット払落し式バグフィルターです。

　

特　徴

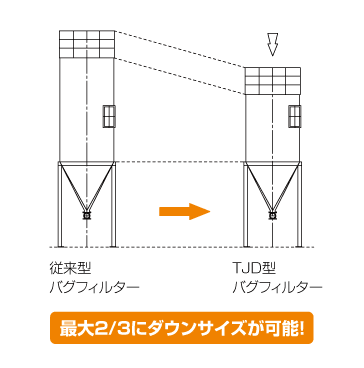

①独自縫製フィルター採用で省スペース・コンパクト設計

本機独自の内外面ろ過式縫製フィルター（ＴＪＤフィルター）及びパルスジェットノズル（ＴＪノズル）の開発により、ケーシング容積を最大２／３に縮小しました。従来のバグフィルターでは困難な設置スペースや建屋高さ制限下でも設置可能です。

ＭＪ


②メンテナンスコストも大幅軽減

従来型バグフィルター（同面積時）よりフィルター本数も少ないので、メンテナンスコストも大幅軽減。

③現地工事のコスト軽減

フィルター取付け状態にて納入が可能ですので、現地据付の際、フィルター及びリテーナー取付け作業が不要となり、現地工事のコスト軽減が可能。

④パルスジェットによる安定した連続運転

本機は、組込みのコントローラーの制御により、連続した一定サイクルの圧縮エアーを噴射するパルスジェット方式にてフィルタークリーニングを行う為、運転中もフィルター付着粉塵を払落し、安定した連続運転が可能です。
　

⑤用途に応じ選択可能なフィルター材質

本機は、一般集塵や高濃度粉塵、微粉塵、高温ガス等のさまざまな用途に応じたフィルター材質の選択が可能です。



⑥選べるフィルターメンテナンス

本機は、クリーンサイドメンテナンスを基本としておりますが、ご要望に合せ上部交換方式（クリーンサイド）もしくは内部交換方式（ダーティサイド）のいずれかのフィルターメンテナンス方式を選択可能です。
　

⑦トップ吸引＆バッフル方式で、フィルター負荷を減らした安定運転

本機の吸込み口は、トップ吸込＆バッフル方式により、粗粉体を重力沈降させることにより、フィルター負荷を低減させ、また、フィルターを摩耗から守ります。
　

⑧ロケーションに合せた豊富な本体設計

本機は、用途条件に合せた最適な設計の提案が可能です。

　

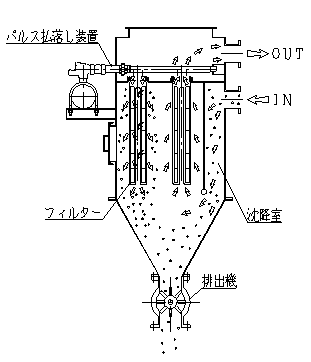

機能説明

RJの図バグフィルターに吸引された吸引粉体はフィルターケーシングに入り減速され、且つ沈降室またはバッフルプレートへの衝突により、粗粉体は重力沈降し、微粉体のみが、ＴＪＤ型フィルターの内面及び外面にてろ過され、クリーンエアーとして排気口よりフィルターケーシング外へ排気されます。ます。この際ダストは、フィルターろ過面に付着しますが、クリーン側に内臓されたパルスジェット装置のジェットエアーにより、適度な粉体ろ過層（一次層）を残し、付着粉体を払落します。パルスジェットエアーは、専用ＴＪノズルからフィルター列毎を取付コントローラーでの任意設定のインターバルにより、順次噴射します。





　

主な用途
  • 各種粉体工程における集塵及び回収
  • 溶解炉・乾燥機等の高温排気ガス集塵
  • 局所排気等その他一般集塵
